ساخت پمپ آب بسیار قوی

Posted On بهمن ۱, ۱۳۹۶ at ۶:۵۳ ب.ظ by / ۳۵ Comments

از زمان ساخت موتورهای الکتریکی تا کنون دستگاه های بیشماری ساخته شده اند که توسط موتور های الکتریکی و آرمیچرها کار میکنند. از این رو به جرات می توان گفت این با ساخت این موتورها انقلابی در وسایل الکتریکی صورت گرفت و وسایلی اختراع شد که به مراتب کار بشر را راحت می کرد. به عنوان مثال آسیاب های بادی و آب و… جای خود را به آسیاب های برقی داد که با موتورهای الکتریکی کار میکردند . چرخ های چاه که با طناب و سطل کار میکردند جای خود را به پمپ آب های الکتریکی دادند … مثال های بسیاری می توان آورد که موتورهای الکتریکی جایگزین وسایل دستی شده اند .

با توجه به مطالب بالا دانستن سیستم کارکرد وسایلی که با موتورهای الکتریکی کار میکنند برای علاقه مندان و دوستداران ساخت کاردستی و دست سازه و همچنین کسانیکه بدنبال ابداع و اختراع وسایل جدیدی هستند اجتناب ناپذیر است از این جهت در این پست ساخت یک پمپ آب بسیار قوی را خواهید آموخت .

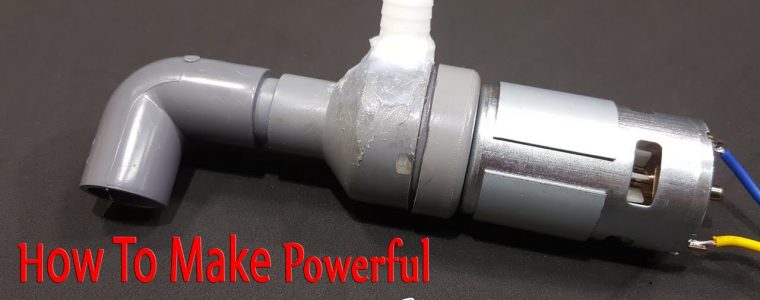

این پمپ آب با یک آرمیچر 12 ولت ( موتور 775 ) بسیار قوی کار میکند که ممکن است پیداکردن آن برای دوستداران سایت آکرومارکت دشوار باشد از این رو شما می تواند با استفاده از هر آرمیچر دیگری این پمپ آب را در اندازه ها و شکل های متفاوت بسازید مهمترین هدف سایت آکرومارکت آشنایی دوستداران علم و تکنولوژی با نحوه ی کار انواع پمپ و مکنده می باشد تا شاید با فراگیری و ساختن اینگونه کاردستی ها بتوانند دستگاه هایی به مراتب پیشرفته تر و کارآمدتر بسازند .

آموزش ساخت - ساخت پمپ آب - کاردستی - پمپ آب برقی - آرمیچر - 0

نکنه ی بسیار مهم در ساخت این پمپ آب آببندی آرمیچر می باشد زیرا نفوذ آب در آرمیچر باعث سوختن موتور می شود سازنده همانطور که خواهید دید از یک تکه لاستیک گرد برای آببندی استفاده می کند.

در ادامه ویدئوی ساخت این پمپ آب را خواهید دید.






۳۵ thoughts on “ساخت پمپ آب بسیار قوی

  1. سلام
    من میخوام این پمپ اب رو بسازم ولی تو مورد شک دارم
    اینکه اب از پشت پروانه به داخل موتور نفوذمیکنه یا نه میخوام واسه سم پاش دستی درستش کنم
    مشکلی بابت نشتی نداره یا اگه داره با گذاشتن بلبرینگ حل میشه یا نه ممنون میشم زودتر جواب بدین

    1. سلام دوست عزیز
      اگر یه ورق لاستیکی بین موتور و لوله قرار بدید آب بندی میشه ولی میتونید شفت موتور رو متصل کنید به یه شفت دیگه موتور رو ثابت کنید روی تخته که موتور با آب فاصله داشته باشه اگر یه نشتی کمی هم داد برای موتور مشکلی پیش نیاد
      مثل این مورد :
      https://akromarket.com/%d8%b3%d8%a7%d8%ae%d8%aa-%d9%be%d9%85%d9%be-%d8%a2%d8%a8/%D8%B5%D9%86%D8%A7%DB%8C%D8%B9%E2%80%8C%D8%AF%D8%B3%D8%AA%DB%8C-%D8%AF%D8%B3%D8%AA%E2%80%8C%D8%B3%D8%A7%D8%B2%D9%87
      باز سوالی بود در خدمتم

  2. سلام
    من این پمپ ساختم و امتحان کردم.میخواستم بدونم انتهای موتور کنار فن که جرقه میزنه یعنی آب بهش رسیده یا نه.بعد میخوام بدونم این از تبدیل چند استفاده کرده. تبدیل۲به۱ هستش یا نه ممنون.

    1. سلام دوست عزیز
      جرقه انتهای موتور مربوط به اتصال جاروبک ها به کلکتور می باشد که کاملا عادیست جای نگرانی نیست
      ولی احتیاط لازم برای اینکه آب داخل موتور نره اینه که نقطه ی اتصال موتور به لوله رو همانطور که تو آموزش هم نشون میده از واشر لاستیکی استفاده کنید
      برای تبدیل هم با توجه به اندازه ی دهنه ی موتور باید از تبدیل یک به یک بزرگ به کوچیک لوله استفاده کنید.
      باز سوالی بود درخدمتیم

  3. سلام
    من تا الان دوبار این پمپ رو درست کردم و خراب کردم.بار اول از بوشن۲ به۱/۵ استفاده کردم (چون تبدیل کوچک گیر نمیاد)اصلا پمپاژی نداشت.بار دوم از سر ۱/۵بوشن استفاده کردم پمپاژ داشت اما بالفرض اگه پمپ شما ۴متر پرتاب داشت برا من ۲متر بود وچون از چسب لوله پلیکا(pvc) استفاده کرده بودم هوا میگرفت.باید تمام لوله داخل آب میبردم تا آب بکشه.منم میخوام برا سمپاشی ازش استفاده کنم.هر چه فشار بیشترباشه بهتره.ممنون میشم اگه راهنمایی کنید.و در آخر دو سوال ابعاد پره؟ و کدام چسب؟…….با تشکر…….

    1. سلام دوست عزیز
      چند تا نکته ی مهم هست که باید رعایت کنید اول موتوری که استفاد شده در ساخت این پمپ از نوع موتور بلبرینگی ۷۷۵ با ولتاژ DC 12V-36V و دور ۳۵۰۰-۹۰۰۰ RPM هست که بهترین نمونه تو نوع خودش دوم ساخت پره هرچقدر نسبت به لوله ای که انتخاب میکنید بزرگتر باشه و به دور لوله گیر نکنه بهتره سوم هم آب بندی ترجیحا از واشر لاستیکی و چسب های سیلیکون برای آب بندی استفاده کنید – بابت اندازه ها هم همونطور که فرمودید همه سایز تبدیل لوله همه جا پیدا نمیشه با توجه به چیزی که میتونید استفاده کنید بسازید
      باز سوالی بوده بنده در خدمتم

  4. سلام من تمامی وسایل هاشو دارم اما نمیدونم ایشون از چه لوله ای برای ساخت این دستگاه استفاده کرد اون سری که سر موتور وصل کرد یا همون تیکه استوانه ای که آب از اون لوله وارد میشه میشه همراهیم کنین که چه لوله این استفاده کنم با تشکر؟؟؟

    1. سلام دوست عزیز انتخاب قطر لوله بسته به سایز موتوریه که ازش استفاده میکنید
      اینجا از بهترین موتور یعنی موتور ۷۷۵ استفاده شده که قطر بدنه ش۴۲ میلیمتره
      لوله های یو پی وی سی یا پلیکا میتونید استفاده کنید از تبدیل ۶۳ به ۹۰ یا ۶۳ به ۱۱۰ استفاده کنید – موتور رو درپوش لوله بسته میشه همونطور که تو ویدئوی آموزشی هم مشخصه باید با لاستیک آبندی بشه یه لوله با قطر پایین تر هم به لوله اصلی چسب میشه که محل اتصال شلنگ یا خروجی آب هست
      باز سوالی بود در خدمتیم

  5. سلام خدمت آقای توحیدی.پمپ ساختم چه پمپی.!!!!اما پمپ نیست که….. کف کشه.پرتاب آب عالی اما مشکل یه جاست که گفتم. کف کشه.اینبار از تبدیل استفاده نکردم و از پوسته چسب آکواریم استفاده کردم.یکی از مزیت هایی که داره اینه که به راحتی میتونیم پوسته رو عوض کنیم چون چسب زده نشده.(این بار پنجم است که میسازم ). منتها لوله که اضاف میکنم هیچ مکش آب نداره.موتور هم از همین نوعه.١٢ولت ۷۷۵.

    1. سلام خیلی خیلی خوشحالم که کار کرد
      اگر فیلم و عکسش رو بتونید تهیه کنید میذاریم تو کانال و سایت برا بقیه کاربرا که ترغیب به ساخت بشن
      اینکه آب رو از تو لوله نمی مکه یا همونطور که فرمودید کف کشه چند تا حالت میتونه داشته باشه
      ۱- یا لوله ای که اتصال میدید هوا میده
      ۲- یا موتور ولتاژ مناسب بهش نمیدید مثلا با ۲۴ ولت ۳ ۴ آمپر تست کنید که به حداکثر سرعت برسه
      ۳- یا پروانه ای که ساختید خوب مکش نمیکنه به نظرم چند مدل پروانه با پره هایی با زاویه های متفاوت بسازید تست کنید به حداکثر قدرت برسید
      من مورد سوم رو بیشتر محتمل میدونم البته پروانه باید خیلی صاف بچرخه و لنگ نزنه اینم در نظر داشته باشید
      امیدوارم به بهترین نتیجه برسید

      1. ببخشید میخاستم بدونم میشه شما یکی از این پمپ هارو درست کنین ومن هزینش رو بدم فقط بگین هزینش چند میشه که پرداخت کنم راستی من دقیقا همین پمپ رو میخام باهمین شکل واندازه اش. ممنون **لطفا جواب بدید**

          1. پس لطفا شماره گوشی وشماره کارتتون رو بدید فقط میشه عکس نمونه هایی که درست کردین روبدین؟مرسی ازشما

          2. شماره تماس های دفتر هست داخل سایت ۰۲۱- ۶۶۹۰۸۴۹۱
            ما بر اساس سفارش میسازیم عکسی وجود نداره که بخوایم بدیم خدمتتون
            باز سوالی بود میتونید با شماره دفتر داخلی ۱ ویا آی دی تلگرام @akromart تماس بگیرید
            ممنون از توجه تون

  6. ما موتور درب اتوماتیک زیاد داریم اما دورشون پایین هست ولی قدرتشون خیلی بالاست اگه اون بخش مخزن آب رو بزرگتر بگیرم اما دور موتور کمتر باشه باز هم همین فشار ایجاد میشه ؟ دور موتور های ما حدود ۲۵۰ تاست ولی ۳ برابر موتور شماست از نظر سایز

    1. سلام دوست عزیز
      این پمپ برای پرتاب آب به دور بالا احتیاج داره زمانی به موتور قویتر احتیاج هست که قطر لوله ها افزایش پیدا کنه بخواید حجم آب بیشتری رو پمپ کنید که در اون صورت هم هم به قدرت و هم به سرعت احتیاج دارید
      باز سوالی داشتید در خدمتیم

  7. سلام من پمپ دستی برقی احتیاج دارم که داخل منبع آب بزارم و مثل لجن کش آب رو برای دوش گرفتن پمپ کنه البته نمی خواستم بسازم می خوام بخرم آیا شما فروش هم دارید ؟؟

  8. از پاسخگویی شما بسیار ممنونم البته طبیعی هست که پرتاب آب با موتور قدرت پایین کمتر میشه ولی برای کاربرد سم پاشی که نهایتا تبدیل میشه به لوله ای با قطر حدود ۵ میلیمتر و توسط نازل پاشش انجام میشه آیا اون کاهش پرتاب توسط این تغییر سایز لوله جبران نمیشه و میتونه کاربردی باشه ؟دوم اینکه موتور ۷۷۵ برای کاربرد سم پاش اگه نیاز به تعمیر پیدا کنه قابل تعمیر هست ؟ یا مثل آرمیچرهای معمولی یک بار مصرفه؟ پیشنهاد شما برای این موضوع چیه؟ بسیار ممنونم

    1. خواهش میکنم دوست عزیز
      بله قطعا قطر لوله که کم بشه قدرت پاشش بیشتر میشه اما با توجه به اینکه داکیومت علمی از کار موجود نیست چیزی رو نمیشه تخمین زد
      به عنوان مثال مشخص نیست آیا فشار لازم برای خروج از یک سوراخ نیم میلیمتری ( نازل ) رو آرمیچر ایجاد میکنه یا خیر
      بخاطر همین موضوع فقط از طریق ساختن و آزمون خطا میشه متوجه شد پس به نظرم با همون موتور جانسون یا سشوار تست کنید نتیجه رو اگر به ما هم بگید سپاسگزار خواهیم بود
      موتورهای ۷۷۵ تنها ایرادی که ممکنه براشون به وجود بیاد تموم شدن ذغال ها و از دست رفتن حالت فنری جاروب بک ها که میتونید تعمیرش کنید

  9. با عرض سلام و معذرت نظر شما اینه ممکنه اصلا این روش برای عملیات سم پاش مفید و کاربردی نباشه ؟یا اگر با پمپ دور بالا مشابه ۷۷۵ کار کنیم با اتصال نازل جوابگو است؟ و موتور با مشخصات ۷۷۵ فشار برای اسپری سم را تامین میکند؟/؟ متشکرم

  10. سلام . آقا مجتبی من یه پمپ خیلی قوی میخوام که از ارتفاع ۵ متری آب رو مکش کنه و پرتابش زیاد باشه . میخواستم ببینم واسه فروش دارین . یه پمپ مثل همین که ساختین . این شماره‌ام هست XXXX بهم اطلاع بدین . ممنون
