ساخت اینورتر 12 به 220
استفاده از نیروی الکتریسیته در مکانهایی که به علت افت فشار و مصرف زیاد دچار قطعی و نوسان می شود و یا به علت نبود امکانات هنوز سیم کشی نشده همواره با مشکل مواجه بوده.
در این مکان ها استفاده از موتورهای برق و باطری ها و همچنین سلول های خورشیدی رواج بسیاری دارد .
موتورهای برق با چرخش حاصل از موتور بنزنی به دینام یا ژنراتور برق تولید میکند اما سلول های خورشیدی و باطری ها که برق مستقیم یا DC تولید میکنند نیاز به دستگاهی جهت تبدیل برق دی سی ( مستقیم ) به برق ای سی AC دارند تا قابل استفاده برای تمام دستگاه ها باشد ، بدین دستگاه مبدل اینورتر می گویند.
اینورتر ها برق مستقیم DC را به برق AC جهت مصارف خانگی تبدیل میکنند در واقع شما با داشتن یک باطری 12 ولت و یک اینورتر میتوانید برق 220 ولت جهت روشن کردن یک لامپ 220 ولتی را تامین نمایید.
اینچنین میتوان گفت که UPS یوپی اس ها از یک دستگاه اینورتر ،یک باطری و شارژر باطری تشکیل شده اند و شیوه ی کار بدین شکل است که در حالت عادی باطری شروع به شارژ شدن کرده و بحالت شارژ کامل در می آید با قطع شدن برق اینورتر ولتاژ 12 یا 24 ولت باطری را به 220 ولت تبدیل کرده و تا تمام شدن باطری تولید برق می کند.

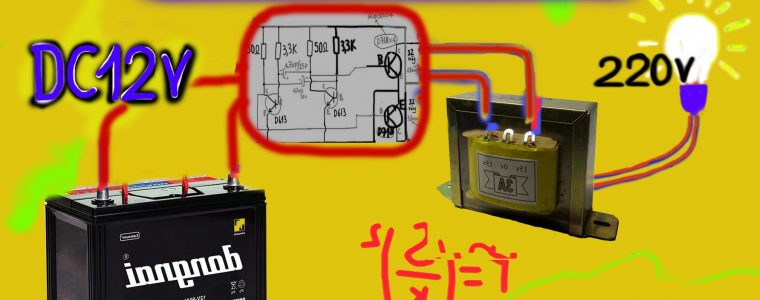

در این پست قصد داریم به آموزش ساخت یک اینورتر 12 به 220 بپردازیم که با استفاده از ساده ترین و کمترین قطعات قابل ساختن است نقشه ی مدار این اینورتر در ذیل آمده است همچنین قطعات مورد نیاز نیز در پست تصویر مشخص می باشد.
دیدگاه (117)
باسلام اگه ترانس ١٢/ ٦ امپر باشه كار نمى كنه
سلام دوست عزیز کار میکنه با هر ترانسی ولتاژ و آمپری که میده متفاوته
سلام با ترانس 6 آمپر کار میکنه؟ یعنی تا 8 آمپر جواب میده؟
سلام بله با 6 آمپر دوبل جواب میده ولی نمیدونیم تا چند آمپر جواب میده
سلام من همه کار هارو درست انجام دادم ولی چرا نمیشه جواب نمیده لطفا راهنماییم کنید میزنم لحظه ای چراغ روشن میشه بد خاموش میشه
چه مشگلی داره اخه
سلام ترانستون چند ولت چند آمپر هست؟
سلام میشه لینک تبدیل ترانس به دوبل برام بزارید لطفا
سلام این مدار درست کردم ولی چرا پرک پرک میزنه لامپ تندتند خاموش روشن میشه کلی زحمت کشیدم ولی جواب نداد مشگل چیه ترانس هم 5aهست ولی خودم با دست پیچیدمش
سلام دوست عزیز با دست پیچیدید چطور محاسباتش رو انجام دادید 12 ولت 5 آمپر از چه فرمولی استفاده کردید؟
24 متر پیچیدم از وسط 0 گرفتم
درسته
mohammadneisy968@gmail.com سلام میشه باشما تماس انجام بدم بابت چند سوال
سلام میشه باترانز۳امپرانجام داد
سلام.چرا پیامهای من ثبت نمیشه
سلام پیامها بعد از تایید ثبت میشن
سلام ترانس من 0 نداره یعنی کلا دوتا سیم اومده ازش بیرون باید چیکار کنم نمیشه کاریش کرد هرجا میگردم 12 0 12 ندارن
با سلام و احترام دوست عزیز این آموزش برای ترانس های دوبل 12 ولت هست من مداری ندیدم که با ترانس غیر دوبل کار کنه باز هم جستجو کنیدشاید بود
سلام میشه به جای ترانس یک سیم پیچ گذاشت کوره القائیش کرد
سلام، میشه به این مبدل باتری ماشین پراید وصل کرد و یک سیستم صوتی خونگی رو وصل کرد مثل همین سیستمهای ال جی باند بزرگ، نهایتا چند وات جواب گو هست این مبدل؟ من از برق کمی اطلاعات دارم
سلام دوست عزیز با باطری 12 ولت هر چقدر آمپر بالاتری داشته باشه مدت زمان بیشتری خروجی 220 ولت خواهید داشت توانش بستگی به ترانستون داره
سلام
من هنوز اینو نساختم
ولی با نگاه به نقشه‌ی مدار باید احسن و مرحبا بگم
اگر بسازم و کارشو ببینم با چه توانی ولتاژ خروجی داره تحسین و تشکر اصلی اونموقع هست
چون ساده‌ترین و کم‌هزینه‌ترین و کوچکترین اینورتری هست که در این مدل من دیدم
سلام . توان خروجیش چقدر است ؟
چند تا لامپ جواب می دهد ؟
سلام یه سوال داشتم با ترانزیستورهای دیگه هم میشه ساخت
لطفا جواب منو بدید
اگه با ترانزیستورهای دیگه هم میشه ساخت لطفا شمارشو برام بنویسید
با سلام و احترام با هر ترانزیستور سیلیکونی قدرت که منفی باشد NPN و Ic پانزده آمپر یا بیشتر باشه می تونید استفاده کنید با سپاس فراوان
ممنون ازشما
چنانچه بزرگواری کرده و مشخصات تک تک قطعات را با ذکر جزئیات داخل نقشه یا هرجای دیگه بنویسید برای امثال من که مبتدی و تازه‌کار هستند کمک بزرگی کردید
مثال : مقاومت R2 اهم 10k وات 5
البته جسارت منو باید ببخشید قصد بی ادبی ندارم واقعا مشکل دارم
سلام دوست عزیز
ترانس 12 ولت دوبل 5 آمپر
باطری 12 ولت 32 آمپر
هیت سینک آلومینیومی
tip3055 ترانزیستور سیلیکون پاور 2 عددT1 , T2
R3 , R4 مقاومت 15 اهم ده وات گچی 2 عدد
R1 ,R2 مقاومت 100 اهم ده وات کچی 2 عدد
باز هم امری بود در خدمت هستیم دوست عزیز اصلا اینطور نیست و لطف کردید پیام دادید بهمون ممنونیم ازتون
درود و سپاس از شما دوست گرامی
من اینورتری ساختم بدون مقاومت‌های ۳ و ۴
خواستم بدونم نقش این دو مقاومت چیه؟
بازهم سپاس از نشر این نقشه کارآمد
جسارت بنده را بپذیرید
سلام دوست عزیز مقاومت های 3 و 4 برای پول دان کردن ترانزیستور استفاده میشن ، بود و نبودشون تو خاموش و روشن شدن ترانزیستور تاثیر داره در مواردی اگر بخواید سریع ترانزیستور خاموش بشه ممکنه این اتفاق نیوفته – ولی بود و نبودش تو این مدار زیاد تاثیری نداره – در نهایت ما اینجاییم و انجام وظیفه میکنیم وظیفه مون پاسخ دادن به سوالات دوستان هست
باز هم شاید من اشتباه کنم بهتره از دوستان دیگه هم سوال بفرمایید
سلام آقا این مدار با باتری ۱۲ ولت و چهارونیم آمپر کار میکنه؟
سلام 4.5 آمپر خیلی کمه دوست عزیز
سلام من میخواستم ببینم با باطری ۱۲ ولت ۶۰ امپر خوب کار میکنه ولی با ترانس ۱.۵ امپر زود تر جواب بدید ممنون
سلام خیر با ترانس 1.5 آمپر نمیشه
سلام اینورتر چند واته؟؟؟
سلام ترانز۳امپرمیشه انجام داد
با سلام و خسته نباشید خدمت شما بزرگواران
میخواستم بدونم این مدار چطور پالس مربعی تولید میکنه و ترانزیستور ها چطور سوئیچ میشن
با تشکر فراوان
سلام دوست عزیز طراح مدار یه خارجی هست که توضیحاتش به انگلیسی رو براتون میذارم
Circuit Operation
The functioning of this mini inverter circuit is rather unique and different from the normal inverters which involve discrete oscillator stage for powering the transistors.
However here the two sections or the two arms of the circuit operate in a regenerative manner. Its very simple and may be understood through the following points:
The two halves of the circuit no matter how much they are matched will always consist a slight imbalance in the parameters surrounding them, like the resistors, Hfe, transformer winding turns etc.
Due to this, both the halves are not able to conduct together at one instant.
Assume that the upper half transistors conduct first, obviously they will be getting their biasing voltage through the lower half winding of the transformer via R2.
However the moment they saturate and conduct fully, the entire battery voltage is pulled through their collectors to the ground.
This sucks-out dry any voltage through R2 to their base and they immediately stop conducting.
This gives an opportunity for the lower transistors to conduct and the cycle repeats.
The whole circuit thus starts to oscillate.
The base Emitter resistors are used to fix a particular threshold for their conduction to break, they help to fix a base biasing reference level.
سلام دوست عزیز من رو یه پروژه شخصی دارم اطلاعات جمع آوری میکنم خوشحال میشم بتونم از اطلاعات و نظراتتون استفاده کنم.
m.bagheri9190098@gmail.com
سلام. من با ترانس 2 امپر میخام درستش کنم. تست کردم ترانس صدا میده اشکال نداره؟ میشه از ترانس 2 امپر استفاده کرد؟
سلام صدا دادن ترانس از محکم نبودن تیغه های I , E هست که موردی نداره اما با 2 آمپر عملا خروجی ضعیفی خواهید داشت
ممنون.اگر امپر بیشتر از توانش ازش بگیریم، به مدار اسیب میرسه یا فقط جواب نمیده؟میخام لامپ 20 وات ال ای دی و شارژر موبایل رو باهاش روشن کنم به نظرتون با ترانس 2 آمپر جواب میده؟
سلام .میشود از بلتری ماشین ۶۰ آمپر استفاده کرد ؟
سلام .اون چسپی که میزند و بعد ترانزیستور را روی هیت سینک آلومینیومی می چسپاند چیه؟
ترانس باید ۱۲ولت ۵ آمپر باشد حتما ؟
اگر ترانس بلاتر میشه نصب کرد که خروجیش بیشتر باشه میشه معرفی کنید منتظر جوابتون هستم
ترانس ۱۲ ولت ۵ آمپر پیدا نکردم ترانس ۱۲ ولت ۶ آمپر باشه درست نمیشه ؟ یا اگر استفاده کنم توان خروجیش کمتر میشه یا بیشتر ؟
ترانس ۱۲ ولت ۵ آمپر مگه برق ۲۲۰ را به ۱۲ ولت تبدیل نمیکنه ؟پس چطور اینجا تبدیل ۱۲ به ۲۲۰ تبدیل میشود ؟
سلام این مدار اینورتر کارش افزایش ولتاژه
سلام.من یه ترانس ۱۲به ۲۲۰ ولت دارم با خرجی ۶امپر و ورودی دوسر وخروجی دوسر .لطفا یه مدار خوب برا استفاده برای شوک در اب مخصوصا ترانسهای دو سر بزارید متشکرم.ایا با یک ترانزیستور کارم راه میفته؟؟
سلام اگر منظورتون الکترولیز آب هست فعلا آموزشی در این رابطه نداریم
استاد منظورم اینه که با این ترانسی که در بالا توضیح دادم میتونم به عنوان شوک برا ماهی گیری استفاده کنم؟ ایا با یه عدد ترانزیستور یا رله کارم راه میفته باتری بش وصل کنم .من یه مدار مخصوص ترانس دو سر ورود میخاستم.لطفا متن منو بالا بخونید همه چیو توضیح دادم.
استاد من یه ترانس دو سر ورود دارم ۱۲ به ۲۲۰ ولت و ۶ امپر خروجی آیا از این ترانس میتونم به عنوان ترانس شوک درآب استفاده کنم.لطفا جواب بدید
سلام متاسفانه اطلاعاتی در رابطه با ترانس شوک در آب و… ندارم دوست عزیز
باعرض سلام و خسته نباشی خدمت شما
ببخشید سوالی داشتم در مورد ترانس که اون ۵ امپره اگه ما امپرشو بالا تر ببریم میتونیم که خروجی قوی تر در وات اون داشته باشیم ؟اگه جواب بدین ممنون میشم
سلام دوست عزیز
بالاتر بودن آمپر ترانس باعث قدرت خروجی میشه اما نه با این مدار قطعا بالاتر که بره باید مدار تغییر کنه
سلام قطعات اینو از کجا میتوان پیدا کرد
سلام از فروشگاه های آنلاین فروش قطعات الکترونیکی مثل آی سی کالا
با سلام و احترام من آموزشتون رو بصورت دقیق نگاه کردم من میخوام پنل خورشیدی به این اینورتر وصل کنم آیا نیازی به باطری هست؟ یا اینکه میتونم جریان برق خروجی پنل رو به باطری و از باطری به مثلا لامپ انتقال بدم؟ تو این موارد تازه کارم اگه لطف کنید و بگید ممنون میشم
سلام.استاد من میخا یه ترانس افزاینده بسازم چرا محاسبه میکنم قطر سیمها اینقد زیاد در میاد در ضمن محاسباتم خیلی دقیق انجام میدم.
مثلا من میخا یه ترانس ۱۲ ولت به ۱۰۰۰ ولت با ۳ا مپر خروجی .الان محاسباتم شما بگید اشتباهش کجاس.وقتی حساب میکنم قطر سیم اولیه ۱۹ در ۸دور وقطر سیم ثانویه تقریبا ۲میلیمتر با حدود ۶۷۰ دور در میاد.مگه ولت امپرش نمیشه جریان ضربدر ولتاژ خروجی که میشه ۳۰۰۰هزار وات یا ولت امپر بعد تقسیم بر ۰.۹ که میشه حدودا ۳۳۳۴ ولت امپر که طبق محاسبات بعدی همون قطر سیمها در میاد.لطفا راهنمایی کنیید
سلام دوست عزیز متاسفانه من محاسبات ترانسفورماتورها رو خیلی وقت پیش خونده ام به یاد ندارم ، فقط میدونم وزن و قطر هسته هم مهمه که شما تو محاسباتتون نیاوردید . شاید هم اشباه میکنم
در هر صورت میتونید از سایت هایی که آنلاین محاسبه میکنند استفاده کنید مثل این
https://mechatrofice.com/calculator/transformer
که البته فیلتره
خوب استاد محاسبه سیمها ربطی به وزن و اندازه هسته که نداره.محاسبه هسته تا جایی که من یاد گرفتم.اینجوریه که ۱.۲بر رادیکال ۳۳۳۴ که میشه ۶۹.۲۹ سطح مقطع واقعی هسته.بعدش که عدد۶۹.۲۹ رو در ۰.۹تقسیم میکنیم که میشه ۷۶.۹۹یعنی سطح تمام ورق ها.یعنی با مراجعه به جدول باید ورقی انتخاب کنیم که h×f انبا عدد ۷۶.۹۹ هم اندازه یا کمی بیشتر باشه
استاد دست درد نکنه اون سایت هم که کار نمیکنه.اینجا یعنی کسی نیس راهنمایی کنه.من محاسباتم به نظرم دقیقه فقط میخا مطمین بشم
خواهش میکنم دوست من، متاسفانه دررابطه با ترانس ها اطلاعاتی نداریم
دوست عزیز لطفا جواب سوالات رو بدید ممنون میشم ازتون
ا سلام و احترام من آموزشتون رو بصورت دقیق نگاه کردم من میخوام پنل خورشیدی به این اینورتر وصل کنم آیا نیازی به باطری هست؟ یا اینکه میتونم جریان برق خروجی پنل رو به باطری و از باطری به مثلا لامپ انتقال بدم؟ تو این موارد تازه کارم اگه لطف کنید و بگید ممنون میشم
سلام دوست عزیز منبع تغذیه خورشیدی جریان لازم رو تامین نمیکنه باید توسط یه ماژول شارژ به باطری متصل بشه از باطری به اینورتر
خیلی ممنون و متوجه شدم فقط اینکه آبا این نوع اینورتر و باطری چه نوع شارژز کنترلی باید استفاده کنم؟آیا آموزشی برای ساخت خانگی شارژز کنترل هم هست؟
دوست خوبم شما اگر باطری خورشیدی و شارژر تهیه کنید نباید دیگه به این اینورتر وصل کنید – خیلی ازین با کیفیت تر و دقیق تر وجود داره هم برد آماده هم بصورت پکیج این مدار جنبه آموزشی داره نوسان داره نمیتونید خیلی از وسایل الکترونیکی رو بهش متصل کنید- ضمن اینکه با توجه به تعداد باطری خورشیدی و آمپری که میده و… شارژکنترل تهیه میکنند
منظورم میخوام مستقیم و بدون منبع ذخیره وصل کنم مثلا به چندتا لامپ آیا امکانش هست؟
خسته نباشید استاد
با این اینورتر چه شارژر کنترلی باید استفاده کنم مشخصات و نوعشو بهم بگین
سلام من برای ساخت ترانس از چه وسایلی باید استفاده کنم
سلام
سیم لاکی در دو سایز مختلف – تیغه های E , I ترانس
وقتتون بخیر استار. برای گرفتن توان ۳۰۰۰وات باید از چه ترانسی استفاده کنم؟؟
سلام . برای ساخت اینورتر ۴۰۰ وات .ترانس چند امپری نیاز است.
سلام ببخشید . میتوان با ترانس مچینگ بلندگو انجام داد؟
سلام من یه سوال دارم خواستم ببینم توان واقعی این اینورتر 100 واته یا توان لحظه ایش 100 واته چون میگن هر اینورتری حدود یک سوم توان خود را می دهد
سلام
ببخشید ترانس 12 ولت 5 آمپرو تو چه وسیله ای میتونم پیدا کنم؟ ?
سلام ببخشید من یک دستگاه اینورتر آماده خریدم که دو هزار وات هستش ولی پمپ آب رو قادر نیست روشن کنه ، آیا میتونم تغییری درش بدم و وات خروجی رو بالا ببرم . مثلا برسه به ۲۵۰۰ وات یا ۳۰۰۰ وات . ممنون از اطلاعات مفیدتون
با سلام دوست عزیز
خیر متاسفانه نمیشه همچین تغییراتی داد
با سلام
این اینورتر برای لوازم الکترونیکی مثل تلویزیون و موتورهای الکتریکی هم کاربرد دارند با توجه به این که شکل موج خروجی این اینورتر های سینوسی نیست
خسته نباشید کامنتا روخوندم آدم حیرت میکنه از این همه طمعی وگستاخیه افراد مغز فندوقی تکیه کلامشون؛آقا من میخوام.به من بگید .برام ارسال کنید .برام توضیح بدید…درعجبم
سلام… خروجی ترانسی که در فیلم استفاده شده چند وات است ؟
سلام همونطور که عرض کردم سازنده خارجیه اطلاعات ترانس در حد همین آمپر و ولتاژ خلاصه میشه
سلام خسته نباشید اولا تشکر میکنم بابت راهنمایی قشنگتون
این مبدل رو میتونم رو برق دینام موتور کشاورزی وصل کنم و از برق 220ولتش استفاده کنم
دینام 12ولت تولید میکند
سلام خروجی 220 ولت میده بهتون ولی بستگی داره چه کاری بخواید باهاش بکنید با این اینورتر نهایتا بتونید یه لامپ روشن کنید کار زیادی نمیکنه
سلام من دقیقا همین اینورتر رو درست کردم تمام نکات و قطعات رو دقیقا مطابق فیلم انجام دادم برای برق ورودی هم از باطری ماشینم(۲۰۶)استفاده میکنم ولی مثل خروجی کار شما لامپ ۲۲۰ رو روشن نمیکنه؟ نهایتش این اینورتر در خروجی برق ۲۲۰رو با چند آمپر بیرون میده؟
ممنون از آموزشکده.
اسپیکر رو می‌تونه روشن کنه
باسلام تست نکردیم
سلام
میگم برد آماده همچین کاری هست تا تهیش کنم؟؟؟
با تشکر
سلام بله سرچ کنید اینورتر هست
سلام چه سوالایی پرسیدن این جماعت .دمت گرم جواب داری
سلام
ترانس ۱۶ به ۲۲۰ خوبه برای این کار ؟
سلام بله ولی آمپرش هم مهمه سازنده از 5 آمپر استفاده کرده
سلام ۳ تا سیم که از ترانس آمده ۲۲۰ولت هست یا ۱۲ولت
سلام 12 ولت
سلام و عرض خسته نباشید میخواستم بپرسم اگر به جای ترانس 220به 12از ترانس 220به 16استفاده بشه چه اتفاقی میوفته.باتشکر
با سلام و احترام خدمت شما دوست گرامی – این رو باید تست کنید دوست عزیز ترانس محاسبه داره و فرمول های خودش رو داره که اون فرمول ها بر اساس قطر و تعداد دور سیم پیچ های اولیه و ثانویه اندازه و وزن تیغه ها است – ولی قاعدتا تو ولتاژ خروجی چند ولت اختلاف خواهید داشت
سلام میشه لینک تبدیل کردن ترانس به 12 0 12 رو برام بزارید تو اینترنت پیدا نمیکنم ممنون از شما.
اگه تراس میلی آمپر باشه کار میکنه
اگه ترانس ۱۰ میلی آمپر باشه مدار کار میکنه
سلام ببخشید میخاستم بدونم این اینورتر رو بجای باطری میشه به دینام ماشین مستقیم وصل کرد؟ برای پراید. که امکان داره جواب رو برام پیام بدید به شماره تماس —- با سپاس
سلام به هر ولتاژ مستقیمی میتونید وصل کنید به شرطی که جریان لازم رو تامین کنه
درود و سپاس فراوان
بسیار لذت بردم
ابتدا از تماشای ویدئو و سپس از خوندن توضیحات و پاسخهایی که به تک تک پرسشهای کاربران ارائه فرمویدید.
با سلام و احترام
نظر لطف شماست دوست عزیز – پیام شما باعث دلگرمی ماست
ممنون از شما
سلام من همین روش رو با 16 ولت تست کردم اما لامپ چشمک میزنه مشکل چیه ؟ ممنون
سلام آمپر تغذیه یا باتریتون پایینه
سلام
احتراماً کاربران عزیز هر موقع خروجی ترانس 1 آمپر باشد و 220 ان وقت خروجی با افت کم 200 وات خواهد بود
شما ها باید ترانس تهیه کنید که 220 ولت خروجی یک الی 5 آمپر داشته باشد ضمناً فرکانس 50 هرتز کجا تنظیم شده نا مشخص است زیرا خازنی در مدار وجود ندارد .
با سلام و احترام سپاسگزار از راهنمایی شما دوست گرامی ممنون و متشکریم
سلام خسته نباشید،میشه خروجی رو به دستگاهی با برد الکترونیکی وصل کرد یا غیر سینوسی بودن ،مشکل ایجاد خواهد کرد؟
با سلام و احترام مشکل ایجاد میکنه این خیلی ابتدایی هست
سلام من همه کار شو کردم ولی جواب نداد من این ایسیو هاشو از روی لامپا جدا کردم اونا با اینایی که شما گذاشتین فرق میکنه
سلام من همکار شما هستم از نظر من کار شما بسیار خوب است خیلی راحت و اسان موارد را بیان کردین برای کسانیکه در زمینه الکترونیک و تکنولوژی دانش فنی و تخصص دارند ساختن این طرح بسیار راحت است از کار بسیار خوبتان تشکر می کنم
باسلام احترام خدمت شما دوست و همکار گرامی خوشحالیم که مورد توجه تون قرار گرفته ، سپاسگزاریم از لطف شما
ببخشید از ترانس ۱۰امپر هم میشه استفاده کرد
سلام وقت بخیر بله میشه دوست عزیز
